了解各种珩磨头

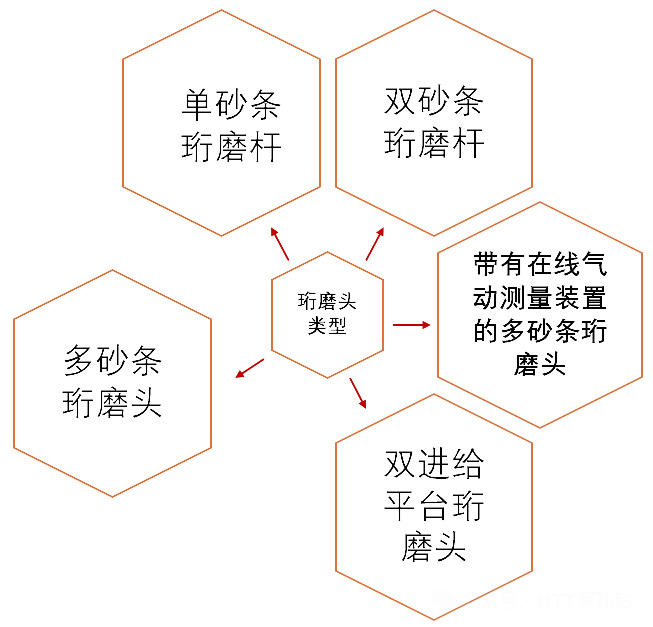

珩磨头类型

为了适应不同类型孔的珩磨要求，珩磨头可分为以下多种类型。

1.1单砂条珩磨杆

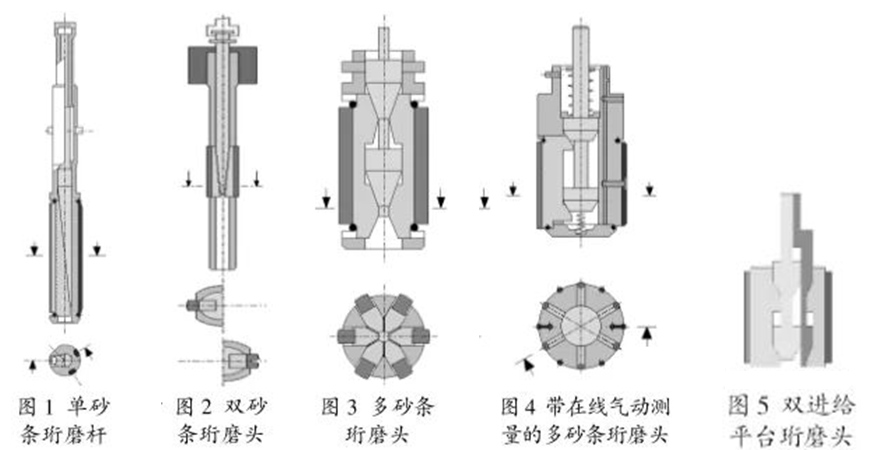

（图1）单砂条珩磨杆顾名思义，它只有一根可进行涨刀并进行珩磨切削的砂条。因此珩磨杆上也只有一个砂条槽，从而刀具的刚性特别好， 此外砂条的涨刀顶锥面在整个长度上都由顶锥支撑。

耦合在一起的“顶锥/进给”这两个独立系统可以确保珩磨条自动的强制退刀。珩磨杆上的非对称布置的金刚石或硬质合金导向条可给珩磨杆起导向及支撑作用。

对于特别小的微孔，那么在珩磨杆上就不用导向条而是在珩磨杆的背面渡上耐磨涂层，从而起到导向的功能。

1.2双砂条珩磨杆

（图2）双砂条珩磨杆装有两根可涨开的砂条。砂条的涨刀顶锥面在整个长度上都被顶锥支撑。耦合在一起的“顶锥/进给”这两个独立系统可以确保珩磨条自动的强制退刀。

下端镀有耐磨涂层的双砂条珩磨杆则由下置式的导向套来进行导向。即使是小孔，双砂条珩磨杆也具有较大的珩磨切削接触面积，根据加工需要有时还要使用宽的开槽珩磨条。

主要应用于小孔、铰珩加工，例如喷射泵零件、控制阀套等。

1.3多砂条珩磨头

（图3）显示了一个带6根砂条的珩磨头，珩磨头具有2个支承顶锥。砂条的退刀则靠退刀弹簧圈实现。主要应用于发动机缸孔粗珩、液压缸等。

多砂条珩磨头的显著特征是其通用性。由于砂条座通过多个顶锥支承，以致于可以用一个珩磨头来加工孔径偏差高达10mm的孔。

根据不同的需要可在珩磨头上或多或少的排列安装不同根数的砂条，因为是多砂条珩磨头，因此其砂条整体切削面积很大，所以这种刀具可胜任大切削量的加工（比如粗珩）。

1.4带有在线气动测量装置的多砂条珩磨头

（图4）带有在线气动测量装置的多砂条珩磨头主要应用于发动机缸孔精珩、滑动轴承、无阶梯的直径大于13 mm 的孔等。

根据不同的需要可在珩磨头或多或少的排列安装不同根数的砂条，同时在珩磨头上根据砂条数量的不同以及珩磨孔径来相应的安装多个硬质合金导向条和2根带测量气嘴的测量条。

砂条的退刀则靠退刀弹簧圈实现。

1.5双进给平台珩磨头

（图5）这种刀具主要的优势是：一个工位，一个主轴，一次装夹，就可进行两次不同的珩磨加工。

除去其在经济性上的明显优势外，它还可以保证稳定的平台表面。主要应用于发动机缸孔平台珩、滑动轴承等。
